Thông tin chi tiết sản phẩm:
|

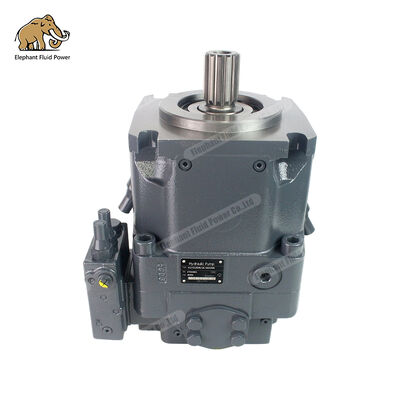

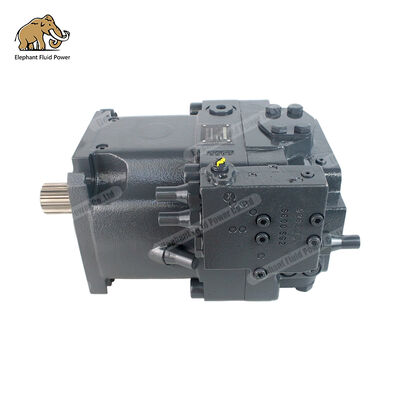

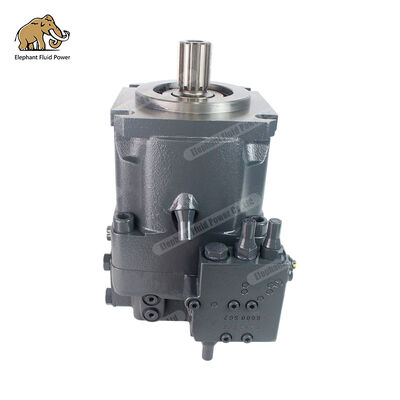

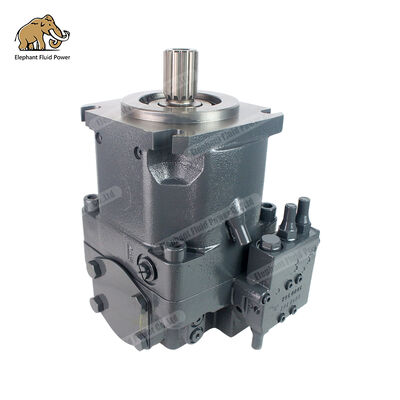

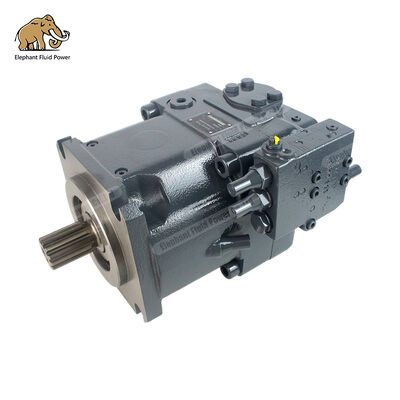

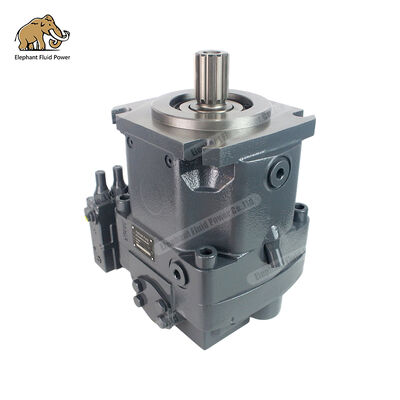

| Sản phẩm: | bơm thủy lực | Người mẫu: | A11VO130DRS 10L-NSD12N00 |
|---|---|---|---|
| MOQ: | 1 cái | Thương hiệu: | Năng lượng chất lỏng voi （ EFP ) |
| Làm nổi bật: | Rexroth bơm thủy lực A11VO130DRS,bơm thủy lực 10L-NSD12N00 hiệu suất cao,cỗ máy xây dựng bơm thủy lực với bảo hành |
||
Máy bơm thủy lực piston hướng trục biến thiên dòng Elephant Fluid Power A11VO (bao gồm các mẫu A11VO60, A11VO75, A11VO95, A11VO130, A11VO145, A11VO190, A11VO220, A11VO260 và phiên bản A11VLO tốc độ cao) sử dụng thiết kế biến thiên tấm swash giống hệt với thiết kế của Bosch Rexroth Dòng A11VO/A11VLO, có các ưu điểm kỹ thuật cốt lõi như độ dịch chuyển thay đổi liên tục (với Vg max đến Vg min = 0). Những máy bơm này hoạt động ở áp suất danh nghĩa lên tới 350 bar (áp suất cao nhất: 400 bar) và được thiết kế đặc biệt cho hệ thống thủy lực vòng hở, tìm kiếm ứng dụng rộng rãi trong xe bơm bê tông, máy móc làm đất, thiết bị xây dựng đường bộ, máy đầm, hệ thống nâng, máy móc khai thác mỏ, giàn khoan và máy móc di động khác. Bài viết này xem xét một cách có hệ thống khả năng cạnh tranh cốt lõi của dòng Elephant Fluid Power A11VO trên sáu khía cạnh: nguyên tắc kỹ thuật, thông số kỹ thuật đầy đủ, chế độ điều khiển, kịch bản ứng dụng, khả năng tương thích với các thành phần Rexroth gốc và lợi ích của chuỗi cung ứng, cung cấp hướng dẫn kỹ thuật có thẩm quyền và tài liệu tham khảo mua sắm cho các nhà tích hợp hệ thống thủy lực toàn cầu, nhà sản xuất thiết bị xây dựng và người dùng cuối.
Máy bơm thủy lực dòng A11VO có thiết kế piston hướng trục tấm nghiêng cổ điển—tiêu chuẩn công nghiệp đã được chứng minh hàng thập kỷ trong các hệ thống truyền động thủy lực biến thiên vòng hở, được tối ưu hóa đặc biệt cho các ứng dụng máy móc di động. So với các thiết kế trục uốn, cấu hình tấm lắc mang lại những lợi thế đáng kể về độ nhỏ gọn, hiệu quả chi phí và tính linh hoạt trong điều khiển.
Cơ chế thay đổi góc nghiêng màng
Đường tâm của xi lanh trùng với đường tâm của trục truyền động và pít-tông tiếp xúc với tấm chắn qua một guốc trượt. Khi góc xoay của tấm lắc là 0°, pít-tông không có chuyển động tịnh tiến và tốc độ dòng chảy ra bằng 0; khi góc tăng lên, hành trình chuyển động tịnh tiến của pít-tông mở rộng và tốc độ dòng chảy đầu ra tỷ lệ thuận với góc xoay. Cơ chế dịch chuyển thay đổi đạt được sự thay đổi vô cấp về dịch chuyển từ Vg_max đến Vg_min = 0 bằng cách điều chỉnh góc tấm lắc (từ 0° đến tối đa), từ đó kiểm soát chính xác cả tốc độ dòng chảy và áp suất đầu ra. Thiết kế này đảm bảo lưu lượng đầu ra gần như bằng 0 trong quá trình vận hành ở chế độ chờ, giảm đáng kể mức tiêu thụ năng lượng và sinh nhiệt.
Vòng bi đỡ áp suất tĩnh
Thiết kế sử dụng một ổ đỡ có khả năng giảm áp suất thủy tĩnh, trong đó tấm chắn được đỡ bởi màng dầu thủy tĩnh, dẫn đến tổn thất ma sát tối thiểu và phản ứng nhanh. Cấu hình này đảm bảo sự tiếp xúc tối ưu giữa tấm chắn và guốc piston trong điều kiện áp suất và tốc độ cao, đạt hiệu suất thể tích trên 95% và hiệu suất cơ học vượt quá 90%. Ngay cả ở áp suất 350 bar và tốc độ 2500 vòng/phút, hiệu suất ổn định vẫn được duy trì.
Thiết kế cổng xả dầu đôi
Cấu hình tiêu chuẩn có hai cổng xả dầu (L1 và L2), cho phép lựa chọn linh hoạt định tuyến đường ống xả dầu dựa trên không gian lắp đặt để đơn giản hóa thiết kế hệ thống. Đường ống xả dầu phải được nối riêng với thùng dầu để đảm bảo áp suất vỏ không vượt quá 0,5 bar, từ đó bảo vệ phốt trục và hệ thống bịt kín. Đối với các ứng dụng nhiệt độ cao, thiết kế cổng xả kép giúp tăng cường hiệu quả tản nhiệt.
Dòng A11VO được thiết kế đặc biệt cho các hệ thống thủy lực mạch hở và có các đặc điểm chính sau:
• Tốc độ dòng chảy tỷ lệ thuận với tốc độ quay và độ dịch chuyển: tốc độ dòng chảy đầu ra qv = Vg × n × ηv / 1000 (L/min), trong đó Vg biểu thị độ dịch chuyển hiện tại (cm³/vòng), n biểu thị tốc độ quay (vòng/phút) và ηv biểu thị hiệu suất thể tích (thường là 0,95–0,97).
• Áp suất được xác định bởi tải trọng bên ngoài: áp suất đầu ra của máy bơm phụ thuộc vào nhu cầu của hệ thống, với khả năng tự động điều chỉnh lưu lượng và áp suất thông qua các chế độ điều khiển (LR/DR/LRDS/DRS/HD/EP, v.v.) để đạt được hoạt động tiết kiệm năng lượng.
• Hiệu suất tự mồi tuyệt vời: Máy bơm hoạt động trong điều kiện tự mồi và hoạt động bình thường cho dù thùng dầu được điều áp hay được trang bị bơm tăng áp tích hợp (bơm ly tâm/bơm cánh quạt). Thiết kế cổng hút dầu được tối ưu hóa và cơ chế quay trở lại của pít tông đảm bảo khả năng tự mồi vượt trội trong điều kiện lắp đặt tiêu chuẩn (chiều cao hút dầu ≤ 800 mm).
• Phiên bản A11VLO tốc độ cao: Có các kích cỡ từ 130 đến 260 mm, model này có thể được trang bị bơm cánh quạt (A11VLO) cho tốc độ quay cực cao, đáp ứng nhu cầu của máy móc di động tốc độ cao.
Khả năng truyền động trục 100%
Máy bơm dòng A11VO có khả năng truyền động xuyên trục, hỗ trợ bơm bánh răng hoặc bơm piston hướng trục có thông số kỹ thuật tương đương (truyền động xuyên trục 100%). Thiết kế này mang lại: – Khả năng kết nối nối tiếp bơm bổ sung, bơm bánh răng hoặc bơm piston phụ sau bơm chính, đơn giản hóa việc bố trí hệ thống thủy lực; – Loại bỏ không gian lắp đặt bổ sung và các khớp nối, giảm độ phức tạp của hệ thống; – Cung cấp năng lượng trực tiếp từ trục truyền động của máy bơm chính đến máy bơm phụ, nâng cao hiệu suất truyền tải tổng thể; – Đối với các ứng dụng vòng kín, bơm bổ sung có thể được lắp đặt trực tiếp phía sau bơm chính, tạo thành bộ truyền động thủy lực tĩnh nhỏ gọn.
| Tđặc điểm kỹ thuật | Pchỉ số hiệu suất | Ý nghĩa của ngành |
| Phạm vi điều chỉnh dịch chuyển | Vg max → Vg min = 0 (điều chỉnh liên tục) | Triển khai cung cấp nhiên liệu theo yêu cầu để loại bỏ tổn thất do tràn và đạt mức tiết kiệm năng lượng 20%-30%. |
| Áp suất danh nghĩa/đỉnh | 350 thanh / 400 thanh | Đáp ứng nhu cầu sử dụng máy móc xây dựng áp lực cao và ứng dụng công nghiệp. |
| tốc độ tối đa | Từ 3900 vòng/phút (A11VO60) đến 1800 vòng/phút (A11VO260) | bao gồm toàn bộ các điều kiện vận hành, từ tốc độ cao, dòng chảy thấp đến tốc độ thấp, dòng chảy cao. |
| hiệu suất thể tích | ≥95% | Giảm tiêu thụ năng lượng, giảm thiểu sinh nhiệt và kéo dài tuổi thọ của dầu bôi trơn. |
| Hiệu suất cơ học | ≥90% | Mật độ năng lượng cao, thiết kế nhỏ gọn |
| phương pháp điều khiển | Hơn 10 loại, bao gồm LR/DR/LRDS/DRS/HD/EP/DH/LG, v.v. | Thích ứng với các yêu cầu khác nhau về áp suất, tốc độ dòng chảy, công suất và điều khiển điện-thủy lực |
| Dẫn động trục trung tâm | Khả năng truyền động trục 100% (cùng thông số kỹ thuật) | Có thể nối nối tiếp với bơm bánh răng hoặc bơm piston hướng trục để đơn giản hóa hệ thống. |
| công suất hút | Khả năng tự mồi tuyệt vời, có sẵn bơm tăng áp tích hợp tùy chọn | Thích ứng với các điều kiện lắp đặt khác nhau mà không cần bơm bổ sung dầu bổ sung |
Dòng A11VO bao gồm hai dòng phụ về cấu trúc: Phiên bản tiêu chuẩn -A11VO (thông số kỹ thuật 60–260): có tốc độ quay tiêu chuẩn, phù hợp với máy móc kỹ thuật nói chung và các ứng dụng công nghiệp; -A11VLO Phiên bản tốc độ cao (thông số kỹ thuật 60–260): biến thể tốc độ cao được tối ưu hóa có thể được trang bị bơm cánh quạt tích hợp (bơm ly tâm) để đạt được tốc độ cao vượt trội, lý tưởng cho máy móc di động tốc độ cao.
Thông số kỹ thuật cho mẫu tiêu chuẩn của dòng Elephant Fluid Dynamics A11VO như sau:
| Mbài hát ca ngợi |
Độ dịch chuyển tối đaVgmax (cm³/vòng) |
Độ dịch chuyển tối thiểuVgmin (cm³/vòng) |
Áp suất danh nghĩa (thanh) |
Páp lực (thanh) |
Tốc độ tối đa@Vgmax (vòng/phút) |
Tốc độ tối đa@Vg≈0(rpm) |
Luồng đầu ra tối đa@n_max (L/phút) |
Công suất tối đa@350bar(kW) |
Wtám (kg) |
| A11VO60 | 60,0 | 0 | 350 | 400 | 3300 | 3900 | 198,0 | 115,5 | 28 |
| A11VO75 | 75,0 | 0 | 350 | 400 | 3000 | 3600 | 225,0 | 131,3 | 32 |
| A11VO95 | 95,0 | 0 | 350 | 400 | 2700 | 3100 | 256,5 | 149,6 | 38 |
| A11VO130 | 130,0 | 0 | 350 | 400 | 2500 | 2900 | 325,0 | 189,6 | 48 |
| A11VO145 | 145,0 | 0 | 350 | 400 | 2400 | 2800 | 348,0 | 203.0 | 52 |
| A11VO190 | 190,0 | 0 | 350 | 400 | 2200 | 2600 | 418.0 | 243,8 | 68 |
| A11VO220 | 220,0 | 0 | 350 | 400 | 2000 | 2400 | 440,0 | 256,7 | 78 |
| A11VO260 | 260,0 | 0 | 350 | 400 | 1800 | 2100 | 468.0 | 273,0 | 95 |
Lưu ý: Dữ liệu trên là giá trị lý thuyết dựa trên điều kiện vận hành của tốc độ truyền động n = 1500 vòng/phút, độ nhớt của dầu v = 36 mm2/s và nhiệt độ dầu t = 50 °C. Giá trị thực tế phải tính đến tổn thất về hiệu suất và dung sai trong sản xuất.
Dòng A11VLO nâng cao hiệu suất tốc độ cao so với mẫu A11VO và có thể được trang bị bơm cánh quạt tích hợp (bơm ly tâm) để đạt được tốc độ quay cực cao.
| Mbài hát ca ngợi | Chuyển vị tối đa Vg max (cm³/vòng) | Áp suất danh nghĩa (bar) | Áp suất đỉnh (bar) | Tốc độ tối đa @Vg max (rpm) | Tốc độ tối đa @ Vg ≈ 0 (vòng/phút) | Tùy chọn trang bị bơm cánh quạt | Ứng dụng điển hình |
| A11VLO60 | 60,0 | 350 | 400 | 3900 | 4500 | từ chối | Bộ tải tốc độ cao |
| A11VLO75 | 75,0 | 350 | 400 | 3600 | 4200 | từ chối | Xe nâng tốc độ cao |
| A11VLO95 | 95,0 | 350 | 400 | 3100 | 3600 | từ chối | Máy xúc tốc độ cao |
| A11VLO130 | 130,0 | 350 | 400 | 2900 | 3400 | Đúng | xe bơm bê tông |
| A11VLO145 | 145,0 | 350 | 400 | 2800 | 3300 | Đúng | Cần cẩu lớn |
| A11VLO190 | 190,0 | 350 | 400 | 2600 | 3100 | Đúng | Xe tải khai thác lớn |
| A11VLO220 | 220,0 | 350 | 400 | 2400 | 2900 | Đúng | Thiết bị khoan lớn |
| A11VLO260 | 260,0 | 350 | 400 | 2100 | 2600 | Đúng | Máy xây dựng siêu nặng |
Tốc độ xả của bơm (tỷ lệ với chuyển vị và tốc độ lái xe): qv = Vg × n × ηv / 1000 (L/min)
Trong đó: Vg là độ dịch chuyển hiện tại (cm³/vòng), n là tốc độ truyền động (vòng/phút) và ηv là hiệu suất thể tích (thường là 0,95–0,97).
Mô-men xoắn đầu ra của bơm (tỷ lệ với độ dịch chuyển và chênh lệch áp suất): T = Vg × Δp / (20π × η_mh) (Nm)
Trong đó: Δp là chênh lệch áp suất (bar) và η_mh là hiệu suất cơ-thủy lực (thường là 0,90–0,93).
Công suất đầu vào của bơm: P = qv × Δp / (600 × η_t) (kW)
Trong đó: η_t biểu thị hiệu suất tổng (thường nằm trong khoảng từ 0,85 đến 0,90).
Nguyên tắc cốt lõi của điều khiển biến thiên như sau: khi xảy ra nhu cầu lưu lượng cao (ví dụ: mở rộng nhanh xi lanh thủy lực), chuyển vị Vg sẽ tự động tăng lên; khi cần duy trì áp suất (ví dụ: kẹp thủy lực), Vg sẽ tự động giảm xuống gần bằng 0. Cơ chế cung cấp dầu theo yêu cầu này đảm bảo hệ thống hoạt động ổn định ở vùng hiệu suất cao nhất, giảm mức tiêu thụ năng lượng tổng thể từ 20–30% so với bơm chuyển vị cố định cộng với cấu hình van xả.
Khả năng cạnh tranh cốt lõi của dòng A11VO nằm ở phạm vi tùy chọn điều khiển phong phú. Elephant Fluid Power sao chép hoàn toàn tất cả các tính năng điều khiển có sẵn trong dòng Rexroth A11VO/A11VLO.
Cách thức hoạt động: Được trang bị van điều khiển công suất tích hợp giúp giới hạn công suất đầu ra của máy bơm trong phạm vi đặt trước. Khi áp suất hệ thống tăng lên, nó sẽ tự động giảm chuyển vị để duy trì công suất không đổi; khi áp suất giảm, nó sẽ tăng chuyển vị để tăng tốc độ dòng chảy. Cài đặt điều khiển nguồn có thể được điều chỉnh từ bên ngoài ngay cả trong khi vận hành.
Thông số kỹ thuật: – Dải công suất: Đặt theo công suất định mức của động cơ/động cơ – Hành vi điều khiển: Ưu tiên nhu cầu lưu lượng trong giới hạn công suất; tự động giảm áp suất hoặc lưu lượng khi đạt đến giới hạn – Điều chỉnh bên ngoài: Có thể điều chỉnh cài đặt nguồn điện thông qua các thiết bị bên ngoài ngay cả trong quá trình vận hành máy bơm
Ứng dụng điển hình: Máy móc di động chạy bằng động cơ được thiết kế để ngăn chặn việc ngừng hoạt động do quá tải của động cơ, chẳng hạn như máy xúc, máy xúc và máy ủi.
Nguyên lý làm việc: Được trang bị van điều khiển áp suất tích hợp giúp giới hạn áp suất đầu ra tối đa của máy bơm trong phạm vi đặt trước. Khi áp suất hệ thống đạt đến giá trị cài đặt, máy bơm sẽ tự động giảm lượng dịch chuyển để chỉ cung cấp lưu lượng cần thiết để duy trì áp suất, loại bỏ tổn thất do tràn.
Thông số kỹ thuật: – Phạm vi cài đặt áp suất: Có thể điều chỉnh theo tiêu chuẩn, bao trùm toàn bộ phạm vi áp suất vận hành – Độ trễ và tăng áp suất: Δp_max ≈ 4 bar – Độ lệch điều khiển giảm khi giá trị áp suất cài đặt giảm
Các ứng dụng điển hình: Các hệ thống yêu cầu áp suất không đổi, chẳng hạn như thiết bị kẹp thủy lực, bàn thử thủy lực, hệ thống bảo trì áp suất ép và hệ thống kiểm soát áp suất xe bơm bê tông.
Nguyên tắc làm việc: Tích hợp ba chức năng—điều khiển công suất, cắt áp suất và độ nhạy tải. Máy bơm đồng thời duy trì công suất cài đặt, giới hạn áp suất tối đa và phản hồi các tín hiệu nhạy cảm với tải, đạt được khả năng kiểm soát toàn diện "công suất không đổi – giới hạn áp suất – độ nhạy tải".
Thông số kỹ thuật: -Điều khiển công suất: Giống như đặc tính LR, có thể điều chỉnh từ bên ngoài-Ngắt áp suất: Tự động cắt đầu ra dòng chảy khi áp suất hệ thống đạt đến giới hạn trên đã đặt-Độ nhạy tải: Phản hồi tín hiệu LS, chỉ cung cấp tốc độ dòng yêu cầu để loại bỏ tổn thất do tiết lưu-Phạm vi điều khiển: Nhiều mức có thể lựa chọn cho các yêu cầu công suất và áp suất khác nhau
Ứng dụng điển hình: Máy bơm chính cho máy móc xây dựng cao cấp như máy xúc cỡ lớn, xe bơm bê tông và xe ben khai thác mỏ, mang lại hiệu quả sử dụng năng lượng tối ưu và bảo vệ động cơ.
Nguyên lý làm việc: Tích hợp chức năng kép điều khiển áp suất và điều khiển nhạy cảm với tải. Máy bơm đồng thời duy trì áp suất cài đặt và phản hồi các tín hiệu nhạy cảm với tải, đạt được khả năng kiểm soát "áp suất không đổi, nhạy cảm với tải".
Thông số kỹ thuật: – Kiểm soát áp suất: Giống như đặc tính DR – Độ nhạy tải: Phản hồi tín hiệu LS và chỉ cung cấp tốc độ dòng chảy yêu cầu – Thời gian phản hồi nhanh, lý tưởng cho các hệ thống thủy lực yêu cầu phản ứng nhanh
Các ứng dụng phổ biến: Các hệ thống yêu cầu kiểm soát áp suất đồng thời và phản ứng với các biến đổi của tải trọng, chẳng hạn như cần cẩu, bệ làm việc trên không và máy móc lâm nghiệp.
Nguyên lý làm việc: Độ dịch chuyển của bơm được điều chỉnh tỷ lệ bằng tín hiệu áp suất phi công bên ngoài. Áp suất phi công tăng dẫn đến sự dịch chuyển tăng lên và do đó tốc độ dòng chảy đầu ra cao hơn. Hệ thống điều khiển tỷ lệ thủy lực này có tính năng phản ứng nhanh và độ chính xác cao.
Thông số kỹ thuật: -Chênh lệch áp suất điều khiển: 10 bar hoặc 25 bar (có thể lựa chọn) -Điểm bắt đầu điều khiển: Vg min (độ dịch chuyển tối thiểu) tương ứng với áp suất phi công 0 bar-Điểm kết thúc điều khiển: Vg max (độ dịch chuyển tối đa) tương ứng với áp suất phi công 10/25 bar-Thời gian đáp ứng: <0,3 giây
Các ứng dụng phổ biến: Các hệ thống yêu cầu điều khiển phi công thủy lực, chẳng hạn như điều khiển phi công máy xúc, điều khiển phi công máy xúc và điều khiển phi công cần cẩu.
Nguyên lý làm việc: Thiết bị nhận tín hiệu dòng điện (12 V DC hoặc 24 V DC) thông qua một nam châm điện tỷ lệ điện, chuyển đổi tín hiệu điện thành chuyển vị cơ học để điều chỉnh chuyển vị của bơm. Nó có thể được giao tiếp trực tiếp với PLC hoặc máy tính điều khiển công nghiệp để điều khiển kỹ thuật số.
Thông số kỹ thuật: -EP1: 12 V DC, dải dòng điều khiển có thể điều chỉnh -EP2: 24 V DC, dải dòng điều khiển có thể điều chỉnh -Thời gian đáp ứng: <0,2 giây -Độ chính xác điều khiển: độ dịch chuyển ±1%
Các ứng dụng phổ biến: máy xây dựng tự động, thiết bị điều khiển từ xa, hệ thống tích hợp điện-thủy lực và thiết bị thủy lực CNC.
Cách thức hoạt động: Tương tự như HD, nhưng là phiên bản điều khiển thủy lực chuyên dụng được thiết kế cho các yêu cầu hệ thống thủy lực cụ thể. Tính năng điều khiển có thể được tùy chỉnh theo nhu cầu của khách hàng.
Các ứng dụng phổ biến: các hệ thống thủy lực chuyên dụng, như hệ thống thủy lực hàng hải, thiết bị mặt đất hàng không và hệ thống thủy lực quân sự.
Nguyên lý làm việc: Độ dịch chuyển của bơm được điều chỉnh trực tiếp thông qua đòn bẩy cơ khí. Nó đơn giản và đáng tin cậy, không yêu cầu điều khiển từ bên ngoài về dầu hoặc nguồn điện và chỉ hoạt động thông qua điều khiển cơ học.
Các ứng dụng điển hình: Các kịch bản điều khiển cơ học đơn giản, chẳng hạn như máy móc nông nghiệp nhỏ, thiết bị xây dựng cơ bản và thiết bị thủy lực thủ công.
Nguyên tắc làm việc: DH.D và DH.G là phiên bản điều khiển thủy lực chuyên dụng với các đặc tính vận hành độc đáo, được thiết kế cho các ứng dụng cụ thể. DH.D đại diện cho phiên bản điều khiển động, trong khi DH.G biểu thị phiên bản điều khiển khuếch đại.
Các ứng dụng phổ biến: Các hệ thống yêu cầu đáp ứng động chuyên dụng, chẳng hạn như máy ép phun tốc độ cao, máy đúc khuôn tốc độ cao và thiết bị nhạy cảm với rung động.
Nguyên lý làm việc: EP.D và EP.G là phiên bản chuyên dụng của bộ điều khiển tỷ lệ điện với những đặc điểm riêng biệt. EP.D sử dụng điều khiển tỷ lệ điện động, trong khi EP.G sử dụng điều khiển tỷ lệ điện dựa trên mức tăng.
Các ứng dụng phổ biến: Hệ thống điều khiển điện-thủy lực có độ chính xác cao, chẳng hạn như hệ thống thủy lực servo, trung tâm gia công CNC và thiết bị kiểm tra độ chính xác.
| Cphương pháp kiểm soát | Cca ngợi | Ctín hiệu điều khiển | Cphạm vi kiểm soát | Rtốc độ phản hồi | Mô hình áp dụng | Ứng dụng điển hình |
| kiểm soát quyền lực | LR | Van cơ tích hợp | hạn chế quyền lực | Ở giữa | 60-260 | Máy xúc, máy xúc, máy ủi |
| Kiểm soát áp suất không đổi | DR | Van cơ tích hợp | giới hạn áp lực | Ở giữa | 60-260 | Thiết bị kẹp, bàn thí nghiệm, xe bơm bê tông |
| Nguồn + Áp suất + Độ nhạy tải | LRDS | Van cơ tích hợp + LS | Công suất + Áp suất + Tốc độ dòng chảy | Ở giữa | 60-260 | Máy xúc cỡ lớn, xe bơm bê tông, xe khai thác mỏ |
| Độ nhạy áp suất và tải | DRS | Van cơ tích hợp + LS | Áp suất + Tốc độ dòng chảy | Ở giữa | 60-260 | Cần cẩu; Nền tảng làm việc ở độ cao |
| Tỷ lệ thủy lực | HD | Lãnh đạo thủy lực | Vg tối thiểu-Vg tối đa | nhanh | 60-260 | Hệ thống điều khiển thí điểm cho máy xúc và máy xúc lật |
| Tỷ số điện | EP | 12V/24V DC | Vg tối thiểu-Vg tối đa | nhanh | 60-260 | Thiết bị tự động, thiết bị điều khiển từ xa, thiết bị CNC |
| Điều khiển thủy lực đặc biệt | DH | Phi công thủy lực (Đặc biệt) | tùy chỉnh thực hiện | nhanh | 60-260 | Hệ thống thủy lực tàu thủy, thiết bị mặt đất hàng không, thiết bị quân sự |
| Đòn bẩy cơ khí | LG | Đòn bẩy cơ khí | Vg tối thiểu-Vg tối đa | chậm | 60-260 | Máy nông nghiệp nhỏ; thiết bị xây dựng đơn giản |
| Điều khiển thủy lực động | Đ.D | Phi công thủy lực (Động) | tùy chỉnh thực hiện | Cực kỳ nhanh | 60-260 | Máy ép phun tốc độ cao, máy đúc khuôn tốc độ cao |
| Đạt được tỷ lệ điện | EP.G | Tỷ số điện (Tăng) | tùy chỉnh thực hiện | Cực kỳ nhanh | 60-260 | Hệ thống thủy lực servo, trung tâm gia công CNC |
Dòng Elephant Fluid Dynamics A11VO tuân thủ nghiêm ngặt các thông số thiết kế ban đầu của Rexroth, đảm bảo khả năng thay thế vật lý hoàn toàn.
• Mặt bích lắp đặt: Tuân thủ tiêu chuẩn ISO 3019-2, có sẵn cấu hình 2 lỗ và 4 lỗ, với dung sai kích thước lắp đặt được kiểm soát trong phạm vi ±0,1 mm.
• Đầu trục truyền động: Có ba tùy chọn – trục then phẳng DIN 6885, trục có rãnh DIN 5480 và trục có rãnh ANSI B92.1a – hoàn toàn tương thích với các mẫu tương ứng của Rexroth.
• Kết nối cổng dầu: Cổng dầu có mặt bích SAE tuân thủ tiêu chuẩn ISO 6162, có sẵn ở cả tùy chọn ren hệ mét và ren UNC
• Các giao diện điều khiển: LR/DR/LRDS/DRS/HD/EP/DH/LG – Việc điều khiển các vị trí cổng dầu hoàn toàn tương thích với các thông số kỹ thuật ban đầu của Rexroth.
• Cổng xả dầu: Cấu hình tiêu chuẩn bao gồm hai cổng xả dầu (L1 và L2), được đặt giống hệt với các cổng xả dầu của các bộ phận Rexroth nguyên bản.
• Truyền động hướng trục: Khả năng truyền động dọc trục 100% (cùng thông số kỹ thuật), tương thích với kết nối nối tiếp của bơm bánh răng hoặc bơm piston hướng trục; kích thước mặt bích và trục khớp với kích thước của các bộ phận Rexroth nguyên bản.
• Giao diện bơm bổ sung dầu: Dòng A11VLO (thông số kỹ thuật 130–260) có thể được trang bị bơm cánh quạt tích hợp (bơm ly tâm); kích thước giao diện khớp với kích thước của các thành phần Rexroth ban đầu.
Thông qua thử nghiệm so sánh được thực hiện bởi tổ chức thử nghiệm thủy lực nổi tiếng quốc tế (phòng thí nghiệm chứng nhận TUV Rheinland), so sánh hiệu suất giữa dòng Elephant Fluid Power A11VO và các sản phẩm chính hãng của Rexroth như sau:
| Pchỉ số hiệu suất | Động lực học chất lỏng voi A11VO130 | Rexroth A11VO130 | Csự khác biệt về độ tương phản | Ttiêu chuẩn đánh giá |
| hiệu suất thể tích | 95,5% | 96,0% | <0,6% | ISO 4409 |
| Hiệu suất cơ học | 91,2% | 91,5% | <0,4% | ISO 4409 |
| hiệu quả tổng thể | 87,1% | 87,6% | <0,6% | ISO 4409 |
| Độ ồn (dB(A)) | 75-77 | 74-76 | cuộc thi đấu | ISO 4412-1 |
| Độ chính xác kiểm soát áp suất | ±3 thanh | ±2 thanh | cuộc thi đấu | được xây dựng trong thử nghiệm |
| Độ chính xác điều khiển nguồn | ±2% | ±1,5% | cuộc thi đấu | được xây dựng trong thử nghiệm |
| Thời gian phản hồi thay đổi | 0,25 giây | 0,22 giây | +0,03 giây | được xây dựng trong thử nghiệm |
| Tuổi thọ hoạt động liên tục | > 15.000 giờ | > 15.000 giờ | cuộc thi đấu | thử nghiệm cuộc sống tăng tốc |
| mức giá | đường cơ sở | gấp 2,5 đến 3,5 lần so với voi | Lợi thế đáng kể | nghiên cứu thị trường |
Lưu ý: Các điều kiện thử nghiệm bao gồm môi trường dầu khoáng, tiêu chuẩn ISO VG46, nhiệt độ dầu 40°C, áp suất danh định 350 bar và tốc độ vận hành 1500 vòng/phút.
Dòng Elephant Fluid Dynamics A11VO hỗ trợ đầy đủ tất cả các chế độ điều khiển của dòng Rexroth A11VO/A11VLO.
• LR: Điều khiển công suất, điều chỉnh bên ngoài
• DR: Kiểm soát áp suất không đổi, vận hành trực tiếp
• LRDS: Điều khiển nguồn + Ngắt áp + Điều khiển nhạy tải
• DRS: Điều khiển áp suất + điều khiển nhạy cảm với tải
• HD: Điều khiển tỷ lệ thủy lực, phụ thuộc vào áp suất phi công
• EP: Điều khiển tỷ lệ điện, 12V/24V DC
• DH: Điều khiển thủy lực, Phiên bản đặc biệt
• LG: Điều khiển đòn bẩy, điều khiển cơ khí
• DH.D/H/G: Phiên bản điều khiển thủy lực, Dynamic/Gain
• EP.D/EP.G: Phiên bản điều khiển tỷ lệ điện, động/tăng
Các đặc tính đáp ứng, đường cong điều khiển và thông số nam châm điện của tất cả các chế độ điều khiển đều giống hệt với các thành phần ban đầu của Rexroth, cho phép thay thế trực tiếp mà không cần cấu hình lại hệ thống điều khiển.
• Chứng nhận Hệ thống Quản lý Chất lượng ISO 9001:2015
• Chứng nhận CE tuân thủ Chỉ thị Máy móc của EU 2006/42/EC.
• Chứng nhận RoHS: Tuân thủ Chỉ thị về Hạn chế các chất độc hại
• Chứng nhận ATEX tùy chọn (II 2G Ex h IIC T4-T1 Gb X / II 3G Ex h IIC T4-T1 Gc X)
• Chứng nhận của Hiệp hội Phân loại Trung Quốc (CCS) áp dụng cho tàu và các ứng dụng kỹ thuật hàng hải
• Chứng nhận Kiểm tra Hiệu suất TUV Rheinland (tùy chọn)
Bơm chính cho xe bơm bê tông (A11VO130/A11VO145/A11VO190)
Xe bơm bê tông thường sử dụng A11VO130, A11VO145 hoặc A11VO190 làm máy bơm chính. Thông qua điều khiển công suất LRDS kết hợp với chức năng cắt áp suất và điều chỉnh cảm biến tải, hệ thống đạt được các chức năng sau: -Giai đoạn bơm: Bơm nhanh lưu lượng cao (Vg max); LRDS kiểm soát công suất tối đa để tránh tình trạng quá tải động cơ; -Giai đoạn duy trì áp suất: Ổn định áp suất cao, lưu lượng thấp (giảm Vg trong khi vẫn duy trì áp suất); Việc cắt áp suất DR đảm bảo áp suất bơm không vượt quá giới hạn an toàn; -Giai đoạn chuyển mạch: Chuyển mạch phản ứng nhanh; điều khiển cảm biến tải chỉ cung cấp tốc độ dòng chảy cần thiết để loại bỏ tổn thất do tiết lưu; -Chế độ chờ tiết kiệm năng lượng: Tự động giảm dịch chuyển xuống gần bằng 0 trong các khoảng thời gian bơm, giảm thiểu tiêu thụ năng lượng và sinh nhiệt; -Điều chỉnh nguồn điện bên ngoài: Cài đặt nguồn điện có thể được sửa đổi thông qua các thiết bị bên ngoài ngay cả trong khi vận hành để phù hợp với các loại bê tông và khoảng cách giao hàng khác nhau.
So với cấu hình van bơm và van tràn thông thường, bơm biến thiên A11VO giúp giảm mức tiêu thụ năng lượng từ 25%–35%, giảm độ tăng nhiệt độ của dầu, kéo dài tuổi thọ phớt và nâng cao khả năng vận hành liên tục của xe bơm.
Bơm chính máy xúc (A11VO60/A11VO75/A11VO95)
Máy đào 20–40 tấn thường sử dụng hệ thống bơm kép (một máy bơm trái và một máy bơm phải, A11VO75 hoặc A11VO95). Thông qua điều khiển công suất LR hoặc điều khiển tích hợp LRDS, hệ thống đạt được: – Vận hành kết hợp: Điều khiển độc lập cả hai máy bơm cho phép chuyển động phối hợp của cần trục, cột gáo và chuyển động quay; Bộ điều khiển LR giới hạn công suất bơm riêng lẻ để tránh động cơ bị chết máy. – Kiểm soát lực đào: Khi lực cản đào tăng lên, điều khiển LR tự động giảm chuyển vị đồng thời duy trì công suất đầu ra không đổi để động cơ hoạt động ổn định. – Dẫn động du lịch: Kết hợp với động cơ biến thiên A6VM sử dụng hộp số thủy lực tĩnh vòng kín mang lại hiệu suất cao và tiết kiệm năng lượng. – Điều chỉnh nguồn điện bên ngoài: Người vận hành có thể sửa đổi cài đặt nguồn điện thông qua bộ điều khiển bên ngoài để chuyển đổi giữa "Chế độ tiết kiệm" và "Chế độ nguồn" dựa trên điều kiện làm việc.
Máy bơm chính cho máy xúc lớn (A11VO130/A11VO145/A11VO190)
Máy đào lớn thuộc loại 40–100 tấn thường sử dụng A11VO130, A11VO145 hoặc A11VO190 làm máy bơm chính. Hệ thống điều khiển tích hợp LRDS mang lại: – Công suất đào cực cao: đầu ra áp suất cao 350 bar cho khả năng đào đặc biệt; – Kiểm soát công suất chính xác: LRDS tự động điều chỉnh đường cong công suất động cơ để đạt được hiệu suất sử dụng nhiên liệu tối ưu; – Phản ứng nhạy cảm với tải: thích ứng nhanh với những thay đổi của tải để vận hành chính xác.
Hệ Thống Thủy Lực Máy Xúc (A11VO60/A11VO75/A11VO95)
máy xúc lật thường sử dụng hệ thống bơm đơn hoặc bơm kép (A11VO75 hoặc A11VO95). Thông qua điều khiển công suất LR hoặc điều khiển nhạy cảm với áp suất-tải DRS, đạt được các chức năng sau: -Hoạt động đào: tải nhanh dòng chảy cao (Vg max); Điều khiển LR giới hạn công suất để tránh quá tải động cơ; -Hoạt động nâng: nâng áp suất cao (giảm Vg với áp suất duy trì); Kiểm soát DRS đảm bảo lực nâng ổn định; -Truyền động du lịch: kết hợp với động cơ biến thiên A6VM, cho phép truyền động thủy lực tĩnh vòng kín mang lại hiệu quả cao và tiết kiệm năng lượng; -Hệ thống lái: bơm bánh răng nối tiếp dẫn động qua trục cung cấp năng lượng thủy lực độc lập cho hệ thống lái.
Hệ thống thủy lực máy xúc xẻng (A11VO95/A11VO130)
Máy xúc thường sử dụng A11VO95 hoặc A11VO130 làm máy bơm chính. Thông qua điều khiển tích hợp LRDS, họ đạt được: – Đào, bốc, vận chuyển và dỡ hàng: vận hành máy bơm đa chức năng với điều khiển LRDS thích ứng với các yêu cầu về công suất và lưu lượng khác nhau trong các điều kiện khác nhau; – Hoạt động liên tục: thiết kế có độ tin cậy cao được thiết kế để duy trì hiệu suất trong môi trường khắc nghiệt như hầm mỏ và công trường.
Hệ Thống Thủy Lực Con Lăn (A11VO60/A11VO75)
Con lăn rung thường sử dụng A11VO60 hoặc A11VO75 làm máy bơm chính. Thông qua điều khiển áp suất không đổi DR hoặc điều khiển công suất LR, hệ thống đạt được: – Dẫn động hành trình: Điều khiển áp suất không đổi duy trì tốc độ di chuyển ổn định để đảm bảo độ nén đồng đều; – Hệ thống rung: Điều khiển công suất LR giới hạn cường độ rung để tránh quá tải động cơ; – Hệ thống lái: Bơm bánh răng dẫn động trục cung cấp trợ lực thủy lực độc lập cho cơ cấu lái.
Hệ Thống Thủy Lực Paver (A11VO75/A11VO95)
Máy rải nhựa đường thường sử dụng A11VO75 hoặc A11VO95 làm máy bơm chính. Thông qua việc kiểm soát áp suất DRS và cảm biến tải, họ đạt được: – Kiểm soát tốc độ lát: Kiểm soát cảm biến tải phù hợp chính xác với các yêu cầu về tốc độ lát để đảm bảo chất lượng; – Kiểm soát tấm đầm: Điều chỉnh áp suất không đổi duy trì áp suất đồng đều trên tấm đầm để có bề mặt lát nhẵn; – Hệ thống phân phối nguyên liệu: Phân phối lưu lượng cao (Vg max) nâng cao hiệu quả hoạt động.
Hệ thống thủy lực cẩu ô tô (A11VO95/A11VO130/A11VO145)
Cần cẩu ô tô thường sử dụng A11VO95, A11VO130 hoặc A11VO145 làm máy bơm chính. Thông qua điều khiển nhạy cảm với áp suất-tải DRS hoặc điều khiển công suất LR, hệ thống đạt được: -Hoạt động nâng: điều khiển nhạy cảm với tải phù hợp chính xác với yêu cầu tốc độ nâng để có hiệu suất an toàn và trơn tru; -Hoạt động của kính thiên văn: kiểm soát áp suất không đổi duy trì áp suất ổn định trong quá trình kính thiên văn để đảm bảo chuyển động trơn tru; -Hoạt động quay: điều khiển công suất giới hạn mômen quay để tránh quá tải động cơ; -Điều khiển chân: bơm bánh răng nối tiếp dẫn động bằng trục cung cấp năng lượng thủy lực độc lập cho hệ thống chân.
Hệ thống thủy lực cẩu bánh xích (A11VO130/A11VO145/A11VO190)
Cần cẩu bánh xích lớn thường sử dụng A11VO130, A11VO145 hoặc A11VO190 làm máy bơm chính. Thông qua điều khiển tích hợp LRDS, hệ thống đạt được: – Công suất nâng cực cao: đầu ra áp suất cao 350 bar cho lực nâng đặc biệt; – Kiểm soát công suất chính xác: LRDS tự động điều chỉnh đường cong công suất động cơ để tối ưu hóa hiệu quả sử dụng nhiên liệu; – Phối hợp đa cơ chế: điều khiển cảm biến tải cho phép vận hành đồng bộ các chức năng nâng, kéo và xoay.
Hệ thống thủy lực cho xe tải tự đổ mỏ (A11VO130/A11VO145/A11VO190)
Xe ben khai thác lớn thường sử dụng A11VO130, A11VO145 hoặc A11VO190 làm máy bơm chính. Thông qua điều khiển tích hợp LRDS, hệ thống đạt được: -Nâng và dỡ hàng: nâng nhanh tốc độ cao (Vg max), với LRDS kiểm soát giới hạn công suất và áp suất tối đa để đảm bảo an toàn; -Hệ thống lái: nguồn thủy lực độc lập được cung cấp thông qua bơm bánh răng nối tiếp dẫn động qua trục; -Hệ thống phanh: công suất thủy lực độc lập được cung cấp bởi bơm bánh răng nối tiếp dẫn động qua trục; -Hoạt động liên tục: một thiết kế có độ tin cậy cao phù hợp với nhu cầu hoạt động liên tục trong điều kiện khai thác khắc nghiệt.
Hệ thống thủy lực cho thiết bị khoan (A11VO145/A11VO190/A11VO220/A11VO260)
Thiết bị khoan lớn thường sử dụng A11VO145, A11VO190, A11VO220 hoặc A11VO260 làm máy bơm chính. Thông qua điều khiển áp suất không đổi DR hoặc điều khiển công suất LR, hệ thống đạt được: – Cấp dung dịch khoan: Kiểm soát áp suất không đổi duy trì áp suất cung cấp ổn định để đảm bảo chất lượng khoan; – Truyền động quay: Điều khiển công suất giới hạn tải quay để tránh quá tải động cơ; – Tuần hoàn bùn: Lưu lượng bùn cao (Vg max) nâng cao hiệu quả khoan; – Vận hành liên tục: Thiết kế có độ tin cậy cao đáp ứng nhu cầu vận hành liên tục trong điều kiện hiện trường khắc nghiệt.
Tận dụng chuỗi công nghiệp thủy lực toàn diện và các cơ sở sản xuất thông minh của Trung Quốc, Elephant Fluid Power đã thiết lập một hệ thống phân phối hàng đầu trong ngành:
• Mẫu tiêu chuẩn (A11VO60–A11VO95): Mẫu thông thường có sẵn trong kho và sẽ được giao trong vòng 48–72 giờ sau khi xác nhận đơn hàng.
• Model từ trung bình đến lớn (A11VO130–A11VO190): Thời gian giao hàng: 7–15 ngày làm việc
• Model lớn (A11VO220–A11VO260) và cấu hình điều khiển đặc biệt: Thời gian giao hàng 15–25 ngày làm việc
• Phiên bản tốc độ cao A11VLO: Có cùng chu kỳ phân phối với mẫu A11VO tương ứng và có thể được trang bị tùy chọn với bơm cánh quạt tích hợp.
• Ứng phó khẩn cấp: Có dịch vụ vận chuyển hàng không trực tiếp đến các khu công nghiệp lớn trên toàn thế giới trong vòng 72–96 giờ.
• Đơn đặt hàng OEM theo lô: Hỗ trợ lập kế hoạch tồn kho luân chuyển hàng tháng/hàng quý để đảm bảo tính liên tục trong sản xuất của khách hàng
So với các sản phẩm chính hãng của Bosch Rexroth, dòng Elephant Fluid Power A11VO mang lại lợi ích kinh tế đáng kể cho khách hàng:
• Giảm chi phí mua sắm: Tiết kiệm chi phí mua sắm trực tiếp từ 60%–70%.
• Khả năng tương thích của hệ thống điều khiển: Các chế độ điều khiển LR/DR/LRDS/DRS/HD/EP/DH/LG hoàn toàn tương thích với hệ thống Rexroth, loại bỏ nhu cầu thay thế hệ thống điều khiển và giảm hơn 50% chi phí mua sắm cụm van điều khiển.
• Tối ưu hóa chi phí phụ kiện: Tất cả các bộ phận (khối xi lanh, pít tông, bộ phân phối dòng, tấm chắn, lõi van điều khiển, vòng đệm) đều có sẵn với nguồn cung dồi dào với giá chỉ bằng 30%-40% giá xuất xưởng ban đầu.
• Tối ưu hóa chi phí tồn kho: Hỗ trợ mua hàng theo lô nhỏ, mua thường xuyên để giảm bớt tình trạng ứ đọng vốn
• Giảm thiểu tổn thất trong thời gian ngừng hoạt động: Khả năng giao hàng nhanh giúp giảm thời gian ngừng hoạt động của thiết bị từ vài tuần xuống vài ngày, với tổn thất hàng ngày đối với thiết bị xây dựng trong mùa cao điểm có thể lên tới hàng chục nghìn nhân dân tệ.
Elephant Hydrodynamics đã thiết lập một mạng lưới dịch vụ kỹ thuật toàn diện bao phủ các khu vực công nghiệp lớn trên toàn thế giới.
• Tư vấn kỹ thuật: Cung cấp hướng dẫn lựa chọn trực tuyến 24/7, phân tích khả năng tương thích hệ thống và hỗ trợ chẩn đoán lỗi. Các thành viên trong nhóm kỹ thuật có trung bình trên 15 năm kinh nghiệm và thành thạo tất cả các dòng sản phẩm của Rexroth.
• Phát triển tùy chỉnh: Cung cấp các giải pháp phù hợp với nhu cầu cụ thể của khách hàng OEM.
– Tinh chỉnh chuyển vị (ví dụ Vg max=135 cm³ thay vì 130 cm³ tiêu chuẩn)
– Phớt đặc biệt (FKM, HNBR, phớt nhiệt độ thấp)
– Các phương pháp điều khiển đặc biệt (ví dụ: dải áp suất tùy chỉnh, đường cong công suất tùy chỉnh, phản hồi điều khiển tùy chỉnh)
– Lớp phủ đặc biệt (lớp phủ chống ăn mòn hàng hải, logo thương hiệu khách hàng)
– Bơm cánh quạt tích hợp tùy chỉnh (dòng A11VLO)
• Cam kết bảo hành: Thời gian bảo hành tiêu chuẩn là 12 tháng hoặc 2.000 giờ làm việc (tùy theo điều kiện nào đến trước), có thể gia hạn lên 36 tháng nếu có yêu cầu. Các bộ phận bị lỗi được thay thế miễn phí trong thời gian bảo hành; hỗ trợ kỹ thuật trọn đời được cung cấp sau khi hết hạn bảo hành.
Các mẫu dòng Elephant Fluid Dynamics A11VO tuân thủ các tiêu chuẩn mã hóa được quốc tế công nhận; ví dụ: A11VO 130 LRDS / 10R-NZD12K01.
| Cđoạn thơ ca ngợi | Meaning | Tùy chọn Mô tả |
| A11VO | Nhận dạng loạt | Bơm piston hướng trục có thể tích biến thiên kiểu màng, mạch hở, phiên bản tiêu chuẩn |
| A11VLO | Nhận dạng loạt | Bơm piston hướng trục biến thiên kiểu màng, mạch hở, phiên bản tốc độ cao (có bơm cánh quạt tích hợp tùy chọn) |
| 130 | Thông số kỹ thuật/Độ dịch chuyển tối đa | 130 cm³/vòng |
| LRDS | phương pháp điều khiển | LR = Điều khiển công suất; DR = Kiểm soát áp suất không đổi; LRDS = Nguồn + ngắt áp suất + độ nhạy tải; DRS = Áp suất + độ nhạy tải; HD = Điều khiển tỷ lệ thủy lực; EP = Điều khiển tỷ lệ điện; DH = Điều khiển thủy lực (đặc biệt); LG = Điều khiển đòn bẩy; DH.D = Điều khiển thủy lực động; DH.G = Điều khiển thủy lực đạt được; EP.D = Điều khiển tỷ lệ điện động; EP.G = Đạt được điều khiển tỷ lệ điện. |
| 10 | số seri | 10 = Dòng 10 (Tiêu chuẩn) |
| R | hướng quay | R = theo chiều kim đồng hồ (nhìn từ đầu trục); L = ngược chiều kim đồng hồ |
| N | vật liệu niêm phong | N = NBR (cao su nitrile); V = FKM (cao su huỳnh quang, tiêu chuẩn) |
| Z | Loại trục | Z = trục spline (DIN 5480); P = trục chìa khóa dẹt (DIN 6885); R = trục spline (ANSI B92.1a) |
| D | Mặt bích lắp đặt | D = ISO 3019-2, 4 lỗ; A = ISO 3019-2, 2 lỗ |
| 12 | cổng truyền động | 12 = Cổng dầu mặt bích SAE, ren hệ mét, đối diện nhau; 42 = Cổng dầu mặt bích SAE, ren UNC, đối diện ngang |
| K01 | Dẫn động trục trung tâm | K01 = Mã thông số kỹ thuật của mặt bích và moay ơ dẫn động xuyên trục; N00 = Không có bộ truyền động xuyên trục |
Bước 1: Xác định yêu cầu hệ thống
-Tính toán nhu cầu lưu lượng tối đa của hệ thống: Q_max = Σ (tốc độ dòng chảy tối đa của tất cả các bộ truyền động) × hệ số đồng thời -Tính toán áp suất vận hành tối đa của hệ thống: p_max = áp suất tải tối đa + tổn thất đường ống + giới hạn an toàn (thường là 10%–15%) -Xác minh các thông số động cơ/động cơ truyền động: công suất định mức, tốc độ định mức, mô-men xoắn cực đại -Kiểm tra yêu cầu phiên bản tốc độ cao: nếu tốc độ truyền động vượt quá 2500 vòng/phút, hãy xem xét A11VLO biến thể tốc độ cao
Bước 2: Chọn thông số kỹ thuật máy bơm
Dựa trên tốc độ dòng chảy tối đa Q_max (L/phút) của hệ thống và tốc độ lái xe n (vòng/phút): Vg_max = (Q_max × 1000 / n) × (1,05–1,10) cm³/vòng. Phạm vi hệ số 1,05–1,10 tính đến tổn thất khối lượng và dung sai sản xuất.
Chọn mô hình gần nhất và lớn hơn giá trị tính toán từ thông số kỹ thuật tiêu chuẩn.
Bước 3: Xác minh khả năng khớp nguồn
Công suất đầu vào tối đa được tính toán của máy bơm: P_max = Q_max × p_max / (600 × η_t) (kW)
Xác minh: P_max ≤ Công suất định mức của động cơ/động cơ × 1,1 (hệ số an toàn). Nếu P_max vượt quá công suất định mức của động cơ/động cơ, hãy chọn bộ dẫn động công suất cao hơn hoặc máy bơm có dung tích nhỏ hơn.
Bước 4: Chọn Phương thức điều khiển
-Hệ thống di chuyển dẫn động bằng động cơ (để tránh quá tải động cơ) → Điều khiển công suất LR hoặc điều khiển tích hợp LRDS; Hệ thống yêu cầu áp suất không đổi → Điều khiển áp suất không đổi DR; Các hệ thống yêu cầu điều khiển đồng thời công suất, áp suất và độ nhạy tải → Điều khiển tích hợp LRDS; Hệ thống yêu cầu điều khiển thủy lực → điều khiển tỷ lệ thủy lực HD; Hệ thống yêu cầu điều khiển tín hiệu điện → Điều khiển tỷ lệ điện EP; Điều khiển cơ đơn giản → Điều khiển đòn bẩy LG; Yêu cầu kiểm soát đặc biệt → Phiên bản đặc biệt DH/DH.D/DH.G/EP.D/EP.G
Bước 5: Xác nhận điều kiện cài đặt
Hướng lắp đặt: Nên lắp đặt trục truyền động theo chiều ngang; đối với lắp đặt thẳng đứng (lên/xuống theo trục), bắt buộc phải đổ đầy dầu và loại bỏ không khí kỹ lưỡng. Điều kiện hấp thụ dầu: Chiều cao hút dầu ≤ 800 mm, đường kính ống hút ≥ đường kính đầu vào của bơm, độ chính xác của bộ lọc hút ≤ 100 μm. Mạch xả dầu: Dầu nên được đưa trở lại thùng riêng biệt, đảm bảo áp suất vỏ ≤ 0,5 bar. Độ nhớt của dầu: Chọn ISO VG22–VG68 dựa trên nhiệt độ môi trường; phạm vi độ nhớt hoạt động tối ưu: 16–36 mm2/s. Bắt buộc phải có Bơm cánh quạt tích hợp: Hãy cân nhắc sử dụng biến thể A11VLO với bơm cánh quạt tích hợp khi tốc độ truyền động vượt quá 2500 vòng/phút hoặc trong điều kiện hấp thụ dầu kém.
Bước 6: Xác nhận cấu hình đặc biệt
-Loại phương tiện: Dầu khoáng → Phốt FKM tiêu chuẩn; HFA/HFB/HFC → Phốt NBR -Nhiệt độ môi trường: Nhiệt độ thấp (<–20°C) → Phốt nhiệt độ thấp đặc biệt; Nhiệt độ cao (+80°C) → Phốt FKM có bộ làm mát -Yêu cầu kết nối trục: Yêu cầu bơm bánh răng hoặc bơm pít tông phụ được kết nối → Chọn mã truyền động trục tương ứng -Yêu cầu về tiếng ồn: Dành cho các ứng dụng nhạy cảm với tiếng ồn cao → Chọn phiên bản có độ ồn thấp (với tấm phân phối được tối ưu hóa) -Yêu cầu phiên bản tốc độ cao: Tốc độ truyền động> 2500 vòng/phút → Chọn phiên bản tốc độ cao A11VLO
Quản lý dầu (Quan trọng nhất)
Cấp độ sạch: Khuyến nghị ISO 4406 cấp 18/16/13 (tương đương với NAS 7); điểm tối thiểu có thể chấp nhận được là 20/18/15 (NAS 9). Ô nhiễm dầu là nguyên nhân chính gây ra hỏng hóc cho dòng A11VO. Quản lý độ nhớt: Phạm vi độ nhớt vận hành tối ưu là 16–36 mm2/s. Lựa chọn dựa trên nhiệt độ môi trường: – Môi trường nhiệt độ thấp (-20°C đến +10°C): ISO VG22 hoặc VG32 – Nhiệt độ môi trường (+10°C đến +40°C): ISO VG46 – Môi trường nhiệt độ cao (+40°C đến +80°C): ISO VG68. Khoảng thời gian thay thế: Dầu khoáng cứ sau 2000 giờ hoạt động hoặc hàng năm; dầu thân thiện với môi trường cứ sau 1000 giờ hoạt động hoặc nửa năm một lần. Lấy mẫu và thử nghiệm: Độ nhớt, giá trị axit, độ ẩm và mức độ ô nhiễm phải được đo 500 giờ một lần hoặc hàng quý.
Giám sát nhiệt độ
-Nhiệt độ trường hợp vận hành bình thường: 40°C–70°C -Nhiệt độ tối đa cho phép: 80°C (đỉnh ngắn hạn là 90°C, thời gian <10 phút) -Nếu nhiệt độ vượt quá 80°C, hãy kiểm tra: hệ thống làm mát, cài đặt van tràn, rò rỉ bên trong và xem độ nhớt của dầu có quá thấp không
Giám sát tình trạng hấp thụ dầu
-Áp suất tuyệt đối tại cổng hút dầu: ≥ 0,8 bar (để chống xâm thực) -Chiều cao hút dầu: ≤ 800 mm (trong điều kiện lắp đặt tiêu chuẩn) -Sụt áp qua bộ lọc hút dầu: ≤ 0,3 bar (vượt quá giá trị này cần thay thế bộ lọc) -Bơm cánh quạt tích hợp (phiên bản A11VLO): Kiểm tra bộ lọc cổng hút dầu để đảm bảo nó không bị tắc
Giám sát tiếng ồn và độ rung
- Độ ồn bình thường: <78 dB(A) (thông số kỹ thuật A11VO60-260) - Nguyên nhân có thể gây ra tiếng ồn bất thường: - Tiếng rít tần số cao: Hút dầu không đủ (xâm thực), mòn tấm phân phối - Tiếng nổ tần số thấp: Mòn vòng bi, lệch khớp nối - Gõ không đều: Pit tông lỏng, khe hở quá mức trong vòng bi swashplate
| Fhiện tượng lỗi | Lý do có thể | Dphương pháp chẩn đoán | Biện pháp loại trừ |
| Lưu lượng đầu ra không đủ | Độ nhớt của dầu quá thấp dẫn đến tăng rò rỉ bên trong (do tấm phân phối/pít tông bị mòn), tốc độ truyền động không đủ và kẹt cơ cấu biến thiên ở Vg min. | Đo độ nhớt của dầu, xác định tốc độ dòng dầu hồi trong vỏ (bình thường <5% Q_in), kiểm tra tốc độ truyền động và xác minh độ dịch chuyển của piston thay đổi. | Thay thế bằng loại dầu có độ nhớt thích hợp, thay tấm/pít tông bộ phân phối, kiểm tra động cơ/động cơ truyền động và làm sạch cơ cấu chuyển vị biến thiên. |
| Áp suất đầu ra không đủ | Áp suất được đặt quá thấp, có rò rỉ bên trong, cơ cấu biến thiên chưa đạt Vg max hoặc van xả bị lỗi. | Đặt áp suất hệ thống, đo tốc độ dòng hồi dầu trong vỏ, kiểm tra vị trí của piston biến thiên và xác minh van xả. | Tăng cài đặt áp suất, thay thế vòng đệm, điều chỉnh cơ cấu biến thiên và sửa chữa/thay thế van giảm áp. |
| Phản ứng thay đổi chậm | Kiểm soát ô nhiễm dầu (dính lõi van), áp suất dầu không đủ và độ mòn của phớt piston thay đổi | Giám sát và kiểm soát độ sạch của dầu, áp suất dầu và rò rỉ piston của các bộ phận khác nhau. | Thay thế phần tử lọc dầu điều khiển, làm sạch van điều khiển và thay thế vòng đệm của piston biến thiên. |
| Tiếng ồn bất thường | Rò rỉ đường dầu (xâm thực), khí chứa dầu, hư hỏng vòng bi, mòn tấm phân phối dòng chảy | Kiểm tra tính toàn vẹn bịt kín của đường ống hút dầu, đo hàm lượng khí trong dầu và thực hiện phân tích phổ rung động. | Siết chặt các đường hút dầu và hệ thống xả; thay thế vòng bi và tấm phân phối. |
| Rò rỉ dầu Shell | Mòn phốt trục (phổ biến nhất), áp suất vỏ quá mức (do tắc nghẽn ống xả dầu), lão hóa phốt | Kiểm tra áp suất ngược của ống xả dầu (phải <0,5 bar) và kiểm tra tình trạng của phốt trục. | Thay thế phốt trục, làm sạch ống xả dầu và thay thế các bộ phận bịt kín. |
| quá nóng | Quá tải liên tục (chênh lệch áp suất quá mức), ô nhiễm dầu, làm mát không đủ, rò rỉ bên trong nghiêm trọng | Các thông số kiểm tra: chênh lệch áp suất, mức độ ô nhiễm dầu, hiệu suất làm mát và tốc độ dòng dầu hồi vỏ | Giảm tải, chuyển sang model lớn hơn, thay dầu, cải thiện khả năng làm mát hoặc thay thế các bộ phận bị mòn. |
| Sự cố hệ thống điều khiển biến thiên | Kẹt lõi van điều khiển, hỏng nam châm điện (EP), tắc đường dẫn dầu trục điều khiển (HD) | Đo điện trở của nam châm điện, theo dõi áp suất dầu và tháo ra để kiểm tra lõi van. | Làm sạch hoặc thay thế van điều khiển; thay thế nam châm điện; làm sạch đường dầu thí điểm. |
| sự xâm thực | Áp suất hút dầu quá thấp, đầu hút dầu quá cao, đường dầu bị tắc, độ nhớt của dầu quá cao hoặc trục trặc của bơm cánh quạt tích hợp (phiên bản A11VLO). | Đo áp suất tuyệt đối tại cổng hút dầu, xác định chiều cao hút dầu, kiểm tra lọc hút dầu, đo độ nhớt của dầu, kiểm tra bơm cánh quạt (phiên bản A11VLO). | Giảm chiều cao hút dầu, thay lõi lọc hút dầu, sử dụng dầu có độ nhớt phù hợp, tăng đường kính ống hút và sửa chữa/thay thế bơm cánh quạt (phiên bản A11VLO). |
| Lỗi điều khiển nguồn | Kẹt lõi van điều khiển điện, cơ chế cài đặt nguồn bị trục trặc, dầu điều khiển bị nhiễm bẩn | Đo độ dịch chuyển của lõi van điều khiển công suất, kiểm tra cơ cấu điều chỉnh công suất và kiểm tra độ sạch của dầu điều khiển. | Làm sạch hoặc thay thế van điều khiển điện; sửa chữa hoặc thay thế cơ cấu điều chỉnh nguồn điện; thay dầu điều khiển. |
| Phản ứng chậm với độ nhạy tải | Tắc nghẽn đường ống LS, kẹt lõi van LS, áp suất tín hiệu LS không đủ | Kiểm tra tính thông suốt của đường ống LS, kiểm tra lõi van LS và đo áp suất tín hiệu LS. | Làm sạch đường ống LS, làm sạch/thay lõi van LS và kiểm tra nguồn tín hiệu LS. |
Các thông số tuổi thọ sử dụng chính: – Cặp ma sát tấm phân phối-xi lanh: Tuổi thọ bình thường 12.000–15.000 giờ; tuổi thọ sử dụng giảm hơn 50% khi ô nhiễm dầu vượt quá giới hạn – Cặp ma sát guốc trượt pít tông: Tuổi thọ bình thường 15.000–20.000 giờ; liên quan chặt chẽ đến độ sạch và độ nhớt của dầu – Hệ thống ổ trục màng: Tuổi thọ bình thường 12.000–15.000 giờ; tuổi thọ sử dụng được kéo dài nhờ thiết kế không áp suất tĩnh – Phốt trục: Tuổi thọ sử dụng thông thường 8.000–12.000 giờ; liên quan chặt chẽ đến nhiệt độ vỏ và độ nhám bề mặt trục – Lõi van điều khiển: Tuổi thọ thông thường 10.000–15.000 giờ; liên quan chặt chẽ đến việc kiểm soát độ sạch của dầu – Bơm cánh quạt tích hợp (phiên bản A11VLO): Tuổi thọ bình thường 8.000–10.000 giờ; liên quan chặt chẽ đến điều kiện hút dầu và độ sạch của dầu
khuyến nghị bảo trì dự đoán: -Cài đặt cảm biến ô nhiễm dầu trực tuyến (tiêu chuẩn ISO 4406) để theo dõi thời gian thực; -Đo tốc độ dòng dầu hồi của vỏ sau mỗi 2.000 giờ và thực hiện phân tích xu hướng về tốc độ rò rỉ bên trong; -Tiến hành phân tích phổ rung động sau mỗi 5.000 giờ để phát hiện sớm độ mòn của vòng bi; - Kiểm tra độ sạch của dầu kiểm soát hàng quý để tránh dính lõi van; -Kiểm tra bộ lọc cổng hút của bơm cánh quạt tích hợp (phiên bản A11VLO) hàng quý để đảm bảo nó không bị tắc nghẽn; -Duy trì nhật ký bảo trì thiết bị toàn diện ghi lại tất cả các bộ phận được thay thế và dữ liệu kiểm tra dầu.
Theo truyền thống, máy bơm thủy lực có thể thay đổi hiệu suất cao thường có chi phí cắt cổ. Tuy nhiên, Elephant Hydraings đã thành công trong việc thay đổi nhận thức này thông qua các sáng kiến chiến lược sau:
• Chuỗi sản xuất tích hợp dọc: Từ đúc, gia công, xử lý nhiệt đến lắp ráp và thử nghiệm, toàn bộ quy trình đều được kiểm soát nội bộ hoàn toàn, giúp giảm chi phí gia công trên 30%.
• Quản lý sản xuất tinh gọn: Bằng cách triển khai Hệ thống sản xuất Toyota (TPS), chu kỳ sản xuất đã được rút ngắn 40% và tồn kho sản phẩm dở dang giảm 50%.
• Ưu điểm của mua sắm quy mô lớn: Với khối lượng mua hàng năm vượt quá 100.000 chiếc, các nguyên liệu thô chính (thép chịu lực, hợp kim đồng, phốt) được mua sắm tập trung, giúp giảm chi phí từ 20%-30%.
• Nâng cấp Sản xuất Thông minh: Đầu tư vào các trung tâm gia công CNC, dây chuyền lắp ráp với đội ngũ nhân viên có 10 năm kinh nghiệm và hệ thống kiểm tra tự động, giúp sản lượng bình quân đầu người tăng gấp ba lần.
Kết quả chính: Dòng A11VO mang lại hiệu suất tương đương hơn 95% so với các thành phần Rexroth nguyên bản với mức giá chỉ bằng 25%-35%, tạo ra giá trị chưa từng có cho khách hàng trên toàn thế giới.
Trong những năm gần đây, ngành sản xuất toàn cầu đã đặt trọng tâm chưa từng có vào khả năng phục hồi của chuỗi cung ứng. Là bộ phận nguồn thủy lực chất lượng cao được sản xuất tại Trung Quốc, dòng Elephant Fluid Power A11VO cung cấp cho khách hàng ở Châu Âu, Bắc Mỹ, Đông Nam Á, Trung Đông, Châu Phi và Nam Mỹ tùy chọn "Nguồn thứ hai" đáng tin cậy.
• Thị trường Châu Âu: Cung cấp linh kiện OEM cho các nhà sản xuất máy xây dựng tại Đức, Ý, Pháp, Hà Lan và các nước khác, với thời gian giao hàng từ 7–15 ngày (so với 4–8 tuần ban đầu của Rexroth).
• Thị trường Bắc Mỹ: Thông qua trung tâm dịch vụ Houston ở Hoa Kỳ, chúng tôi cung cấp dịch vụ cung cấp phụ tùng nhanh chóng cho các thợ sửa chữa thủy lực ở Texas, California và Illinois.
• Thị trường Đông Nam Á: Các trung tâm dịch vụ tại Singapore, Thái Lan và Indonesia hỗ trợ mô hình sản xuất JIT của các nhà sản xuất máy xúc và xe bơm bê tông trong nước.
• Thị trường Trung Đông/Châu Phi: Các trung tâm dịch vụ ở Dubai và Johannesburg hỗ trợ các nhu cầu bảo trì khẩn cấp cho máy móc và thiết bị khai thác mỏ.
• Thị trường Nam Mỹ: Trung tâm dịch vụ ở São Paulo, Brazil hỗ trợ thu mua máy móc nông lâm nghiệp tại địa phương.
Elephant Fluid Dynamics tiếp tục đầu tư vào việc nâng cấp và phát triển dòng A11VO của mình. Lộ trình kỹ thuật trong ba năm tới bao gồm:
Cải tiến vật liệu: – Pít tông phủ gốm: Độ cứng tăng gấp ba lần, khả năng chống mài mòn tăng gấp năm lần, với tuổi thọ mục tiêu là 25.000 giờ – Đĩa cứng được gia cố bằng sợi carbon: Trọng lượng giảm 40%, biến dạng nhiệt giảm 60% và độ ổn định trong điều kiện nhiệt độ cao được cải thiện – Phớt nano composite: Hệ số ma sát giảm 50%, tuổi thọ bịt kín tăng gấp đôi
Tích hợp thông minh: -Cảm biến áp suất/nhiệt độ/lưu lượng tích hợp: Theo dõi tình trạng máy bơm theo thời gian thực với dữ liệu được truyền qua giao diện dữ liệu CAN bus-IoT: Hỗ trợ truyền dữ liệu từ xa 4G/5G để dự đoán bảo trì-Hệ thống song sinh kỹ thuật số: Thiết lập mô hình kỹ thuật số của máy bơm dựa trên dữ liệu vận hành, cung cấp cảnh báo lỗi tiềm ẩn trước tối đa 30 ngày
Tối ưu hóa hiệu suất năng lượng: – Tối ưu hóa thiết kế cửa sổ phân phối dòng chảy dựa trên mô phỏng chất lỏng CFD: Giảm tổn thất do tác động của dòng chảy, đạt hiệu suất tổng mục tiêu vượt quá 90% – Kiểm soát biến lưu biến từ tính: Giảm thời gian phản hồi từ 0,25 giây xuống 0,05 giây, cho phép phản ứng động ở mức mili giây – Hệ thống phục hồi năng lượng: Phục hồi động năng trong quá trình phanh, giảm mức tiêu thụ năng lượng tổng thể của hệ thống từ 10–15%
Tuân thủ môi trường: – Tương thích hoàn toàn với chất lỏng thủy lực phân hủy sinh học: HETG (gốc dầu hạt cải), HEES (gốc este tổng hợp), HFD (gốc nước-ethylene glycol) – Công nghệ ổ trục không dầu: Khám phá ứng dụng ổ trục không khí và vòng bi nâng từ trong máy bơm thủy lực để loại bỏ hoàn toàn ô nhiễm dầu – Thiết kế nhẹ: Thông qua tối ưu hóa cấu trúc liên kết và vật liệu hợp kim nhôm, trọng lượng bơm giảm 20–30%, giúp khách hàng đạt được mục tiêu trung hòa carbon
Máy bơm thủy lực piston hướng trục có thể thay đổi dung tích dòng Elephant Fluid Dynamics A11VO (bao gồm các mẫu A11VO60, A11VO260 và phiên bản A11VLO tốc độ cao) có những ưu điểm sau:
1. Phạm vi thông số kỹ thuật toàn diện: bao gồm thể tích từ 60 cm³ đến 260 cm³, đáp ứng mọi yêu cầu cho cả máy móc kỹ thuật vừa và nhỏ cũng như thiết bị khai thác mỏ siêu nặng.
2. Khả năng tương thích cao với các sản phẩm Bosch Rexroth chính hãng: khả năng thay thế vật lý 100%, hiệu suất tương đương trên 95% và sao chép đầy đủ tất cả các phương pháp điều khiển.
3. Hiệu suất đáng tin cậy đã được chứng minh: tuổi thọ hoạt động liên tục trên 15.000 giờ, hiệu suất thể tích 95% và hiệu suất tổng vượt quá 87%.
4. Lợi thế của chuỗi cung ứng có tính cạnh tranh cao: tiết kiệm chi phí 60%-70%, giao hàng nhanh chóng trong vòng 48 giờ đến 25 ngày và mạng lưới dịch vụ phủ khắp sáu châu lục trên toàn thế giới.
5. Năng lực đổi mới công nghệ liên tục: tiến bộ đồng thời trong bốn lĩnh vực chính—vật liệu, trí tuệ, hiệu quả năng lượng và bảo vệ môi trường.
Nó đã trở thành sự thay thế ưa thích trong ngành truyền tải thủy lực toàn cầu. Cho dù dành cho các ứng dụng sản xuất thiết bị gốc (OEM) hay nhu cầu bảo trì/thay thế sau bán hàng và cho dù dành cho các hệ thống thân thiện với ngân sách hay thiết bị cao cấp đòi hỏi độ tin cậy cao nhất, dòng Elephant Fluid Power A11VO đều mang đến đề xuất giá trị phù hợp.
Đối với các nhà sản xuất máy móc kỹ thuật (OEM): -Bắt đầu với việc lắp đặt thử nghiệm quy mô nhỏ (5–10 chiếc) để xác minh khả năng tương thích với các hệ thống hiện có; -Sử dụng các dịch vụ tư vấn kỹ thuật miễn phí của Elephant Hydraings để tối ưu hóa việc tích hợp hệ thống (đường ống bơm–động cơ–van–đường ống); -Ký các thỏa thuận khung hàng năm để chốt giá và tiến độ giao hàng, đảm bảo tính liên tục của sản xuất; -Xem xét việc kết hợp Elephant Thủy lực vào chiến lược "nguồn cung cấp kép" để giảm thiểu rủi ro trong chuỗi cung ứng; -Đối với các sản phẩm cốt lõi như xe bơm bê tông và máy xúc, hãy áp dụng điều khiển tích hợp LRDS trực tiếp để đạt hiệu quả năng lượng tối ưu.
Dành cho các nhà tích hợp hệ thống thủy lực: -Đề xuất dòng Elephant Hydrangs A11VO như một tùy chọn cấu hình tiêu chuẩn cho khách hàng cuối; -Tận dụng khả năng giao hàng nhanh chóng (giao hàng trong vòng 48 giờ) để xử lý các đơn hàng khẩn cấp và dự án bảo trì; -Tham gia các chương trình đào tạo kỹ thuật của Elephant Thủy lực (trực tuyến/ngoại tuyến) để nâng cao chuyên môn của đội; -Duy trì kho phụ tùng toàn diện (khối xi lanh, pít tông, tấm dòng chảy, tấm chắn, lõi van điều khiển, vòng đệm) để nâng cao hiệu quả đáp ứng bảo trì.
Đối với người dùng cuối (khu vực khai thác mỏ, xây dựng, công nghiệp, v.v.): – Trong quá trình đại tu thiết bị lớn, hãy cân nhắc việc thay thế máy bơm chính hãng Rexroth bằng dòng A11VO của Elephant Fluid Power để giảm hơn 60% chi phí bảo trì; – Duy trì hệ thống điều khiển hiện có (cụm van LR/DR/LRDS/DRS/HD/EP) mà không cần đầu tư thêm; – Tiếp cận hỗ trợ kỹ thuật địa phương thông qua trung tâm dịch vụ toàn cầu của Elephant Fluid Power; – Lập hồ sơ bảo trì thiết bị và thực hiện bảo trì dự đoán để tối đa hóa tuổi thọ của máy bơm.
| Mbài hát ca ngợi | Độ dịch chuyển tối đa(cm³) |
Áp suất danh nghĩa (thanh) |
Áp suất đỉnh (thanh) |
Tốc độ tối đa@Vgmax(vòng/phút) | Tốc độ quay tối đa@Vg≈0(rpm) |
Tốc độ dòng chảy tối đa (L/phút) |
Công suất tối đa@350bar(kW) |
cân nặng (kg) |
Thông số mặt bích | Tùy chọn trục cuối | Cphương pháp điều khiển | bơm cánh quạt tùy chọn |
| A11VO60 | 60,0 | 350 | 400 | 3300 | 3900 | 198,0 | 115,5 | 28 | ISO 2 lỗ/4 lỗ | Phím phẳng/Phím xoắn ốc | LR/DR/LRDS/DRS/HD/EP/DH/LG | từ chối |
| A11VO75 | 75,0 | 350 | 400 | 3000 | 3600 | 225,0 | 131,3 | 32 | ISO 2 lỗ/4 lỗ | Phím phẳng/Phím xoắn ốc | LR/DR/LRDS/DRS/HD/EP/DH/LG | từ chối |
| A11VO95 | 95,0 | 350 | 400 | 2700 | 3100 | 256,5 | 149,6 | 38 | ISO 2 lỗ/4 lỗ | Phím phẳng/Phím xoắn ốc | LR/DR/LRDS/DRS/HD/EP/DH/LG | từ chối |
| A11VO130 | 130,0 | 350 | 400 | 2500 | 2900 | 325,0 | 189,6 | 48 | ISO 2 lỗ/4 lỗ | Phím phẳng/Phím xoắn ốc | LR/DR/LRDS/DRS/HD/EP/DH/LG | từ chối |
| A11VO145 | 145,0 | 350 | 400 | 2400 | 2800 | 348,0 | 203.0 | 52 | ISO 2 lỗ/4 lỗ | Phím phẳng/Phím xoắn ốc | LR/DR/LRDS/DRS/HD/EP/DH/LG | từ chối |
| A11VO190 | 190,0 | 350 | 400 | 2200 | 2600 | 418.0 | 243,8 | 68 | ISO 2 lỗ/4 lỗ | Phím phẳng/Phím xoắn ốc | LR/DR/LRDS/DRS/HD/EP/DH/LG | từ chối |
| A11VO220 | 220,0 | 350 | 400 | 2000 | 2400 | 440,0 | 256,7 | 78 | ISO 4 lỗ | Phím phẳng/Phím xoắn ốc | LR/DR/LRDS/DRS/HD/EP/DH/LG | từ chối |
| A11VO260 | 260,0 | 350 | 400 | 1800 | 2100 | 468.0 | 273,0 | 95 | ISO 4 lỗ | Phím phẳng/Phím xoắn ốc | LR/DR/LRDS/DRS/HD/EP/DH/LG | từ chối |
| A11VLO60 | 60,0 | 350 | 400 | 3900 | 4500 | 234.0 | 136,5 | 30 | ISO 2 lỗ/4 lỗ | Phím phẳng/Phím xoắn ốc | LR/DR/LRDS/DRS/HD/EP/DH/LG | từ chối |
| A11VLO75 | 75,0 | 350 | 400 | 3600 | 4200 | 270,0 | 157,5 | 34 | ISO 2 lỗ/4 lỗ | Phím phẳng/Phím xoắn ốc | LR/DR/LRDS/DRS/HD/EP/DH/LG | từ chối |
| A11VLO95 | 95,0 | 350 | 400 | 3100 | 3600 | 294,5 | 171,8 | 40 | ISO 2 lỗ/4 lỗ | Phím phẳng/Phím xoắn ốc | LR/DR/LRDS/DRS/HD/EP/DH/LG | từ chối |
| A11VLO130 | 130,0 | 350 | 400 | 2900 | 3400 | 377,0 | 219,9 | 50 | ISO 2 lỗ/4 lỗ | Phím phẳng/Phím xoắn ốc | LR/DR/LRDS/DRS/HD/EP/DH/LG | Đúng |
| A11VLO145 | 145,0 | 350 | 400 | 2800 | 3300 | 406.0 | 236,8 | 54 | ISO 2 lỗ/4 lỗ | Phím phẳng/Phím xoắn ốc | LR/DR/LRDS/DRS/HD/EP/DH/LG | Đúng |
| A11VLO190 | 190,0 | 350 | 400 | 2600 | 3100 | 494.0 | 288,2 | 70 | ISO 2 lỗ/4 lỗ | Phím phẳng/Phím xoắn ốc | LR/DR/LRDS/DRS/HD/EP/DH/LG | Đúng |
| A11VLO220 | 220,0 | 350 | 400 | 2400 | 2900 | 528,0 | 308.0 | 80 | ISO 4 lỗ | Phím phẳng/Phím xoắn ốc | LR/DR/LRDS/DRS/HD/EP/DH/LG | Đúng |
| A11VLO260 | 260,0 | 350 | 400 | 2100 | 2600 | 546,0 | 318,5 | 97 | ISO 4 lỗ | Phím phẳng/Phím xoắn ốc | LR/DR/LRDS/DRS/HD/EP/DH/LG | Đúng |
| Cphương pháp kiểm soát | Cca ngợi | Ctín hiệu điều khiển | Cphạm vi kiểm soát | Rtốc độ phản hồi | Mô hình áp dụng | Ứng dụng điển hình |
| kiểm soát quyền lực | LR | Van cơ tích hợp | hạn chế quyền lực | Ở giữa | 60-260 | Máy xúc, máy xúc, máy ủi |
| Kiểm soát áp suất không đổi | DR | Van cơ tích hợp | giới hạn áp lực | Ở giữa | 60-260 | Thiết bị kẹp, bàn thí nghiệm, xe bơm bê tông |
| Nguồn + Áp suất + Độ nhạy tải | LRDS | Van cơ tích hợp + LS | Công suất + Áp suất + Tốc độ dòng chảy | Ở giữa | 60-260 | Máy xúc cỡ lớn, xe bơm bê tông, xe khai thác mỏ |
| Độ nhạy áp suất và tải | DRS | Van cơ tích hợp + LS | Áp suất + Tốc độ dòng chảy | Ở giữa | 60-260 | Cần cẩu; Nền tảng làm việc ở độ cao |
| Tỷ lệ thủy lực | HD | Lãnh đạo thủy lực | Vg tối thiểu-Vg tối đa | nhanh | 60-260 | Hệ thống điều khiển thí điểm cho máy xúc và máy xúc lật |
| Tỷ số điện | EP | 12V/24V DC | Vg tối thiểu-Vg tối đa | nhanh | 60-260 | Thiết bị tự động, thiết bị điều khiển từ xa, thiết bị CNC |
| Điều khiển thủy lực đặc biệt | DH | Phi công thủy lực (Đặc biệt) | tùy chỉnh thực hiện | nhanh | 60-260 | Hệ thống thủy lực tàu thủy, thiết bị mặt đất hàng không, thiết bị quân sự |
| Đòn bẩy cơ khí | LG | Đòn bẩy cơ khí | Vg tối thiểu-Vg tối đa | chậm | 60-260 | Máy nông nghiệp nhỏ; thiết bị xây dựng đơn giản |
| Điều khiển thủy lực động | Đ.D | Phi công thủy lực (Động) | tùy chỉnh thực hiện | Cực kỳ nhanh | 60-260 | Máy ép phun tốc độ cao, máy đúc khuôn tốc độ cao |
| Đạt được tỷ lệ điện | EP.G | Tỷ số điện (Tăng) | tùy chỉnh thực hiện | Cực kỳ nhanh | 60-260 | Hệ thống thủy lực servo, trung tâm gia công CNC |
6. Bosch Rexroth AG. “Bơm biến thiên Piston hướng trục A11VO, Bảng dữ liệu.” 2016.
7. Bosch Rexroth AG. “Bơm biến thiên Piston hướng trục A11VLO, Bảng dữ liệu.” 2016.
8. ISO 3019-2:2001. “Năng lượng chất lỏng thủy lực - Kích thước và mã nhận dạng để lắp mặt bích và đầu trục của máy bơm thể tích và động cơ.”
9. ISO 4409:2019. “Năng lượng chất lỏng thủy lực - Máy bơm, động cơ và bộ truyền tích hợp chuyển vị tích cực - Phương pháp thử nghiệm và trình bày hiệu suất cơ bản ở trạng thái ổn định.”
10. ISO 4406:2021. “Năng lượng chất lỏng thủy lực - Chất lỏng - Phương pháp mã hóa mức độ nhiễm bẩn của các hạt rắn.”
11. ISO 6162:2002. “Năng lượng chất lỏng thủy lực - Kết nối mặt bích với kẹp mặt bích chia đôi hoặc một mảnh và vít hệ mét hoặc inch.”
12. DIN 51524. “Chất lỏng áp suất - Dầu thủy lực HL, HLP, HLPD.”
13. DIN 6885. “Ống buộc kiểu truyền động không có tác động côn; Chìa khóa song song, rãnh then, hoa văn sâu.”
14. ANSI B92.1a. “Liên quan đến Splines và Kiểm tra.”
15. Thủy động lực học của Voi. "Hướng dẫn sử dụng sản phẩm dành cho Bơm piston hướng trục biến thiên dòng A11VO/A11VLO," phiên bản 2026.
16. Hiệp hội công nghiệp con dấu thủy lực và khí nén Trung Quốc. "Báo cáo phát triển kỹ thuật của ngành công nghiệp bơm thủy lực biến thiên." 2025.
17. TUV Rheinland. “Báo cáo thử nghiệm hiệu suất cho dòng Elephant Fluid Power A11VO.” 2025.
Copyright © 2026 Elephant Fluid Dynamics
Tài liệu này chỉ dành cho mục đích trao đổi kỹ thuật và tham khảo lựa chọn. Các thông số cụ thể nên tham khảo hướng dẫn sử dụng sản phẩm mới nhất.
Tài liệu này được Elephant Hydraings biên soạn để cung cấp cho ngành thủy lực toàn cầu các tài liệu tham khảo kỹ thuật có thẩm quyền, chuyên nghiệp và toàn diện. Chúng tôi cam kết trở thành đối tác thủy lực đáng tin cậy nhất của bạn thông qua đổi mới công nghệ và dịch vụ đặc biệt.
Người liên hệ: Mr. Han
Fax: 86-311-6812-3061
Vietnamese
